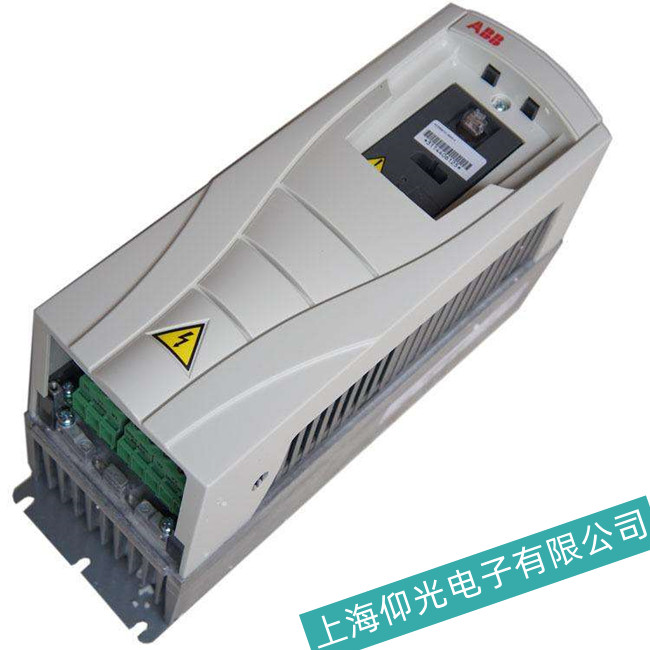

以下是 ABB 變頻器 ACS510 - 01 - 246A - 4 整流模塊損壞故障的一般維修方法：
-
安全措施：在進行維修前，務必切斷變頻器的電源，并確保在維修過程中電源不會意外接通。同時，要注意釋放變頻器內部的殘留電荷，以防止觸電危險。
-
工具和材料：準備好必要的工具，如萬用表、示波器、電烙鐵、螺絲刀、扳手等，以及可能需要更換的整流模塊、散熱硅脂、絕緣膠帶等材料。
-
外觀檢查：查看整流模塊的外觀是否有明顯的損壞跡象，如燒焦、變色、鼓包、裂紋等。檢查模塊的引腳是否有松動、氧化或腐蝕的情況。
-
萬用表檢測：使用萬用表的電阻檔，分別測量整流模塊的輸入和輸出引腳之間的電阻值。對于正常的整流模塊，正向電阻應該較小，反向電阻應該很大。如果測量結果顯示正反向電阻都很小或很大，或者與正常模塊的阻值相差較大，則說明整流模塊可能已經損壞。
-
示波器檢測：如果有條件，可以使用示波器來檢測整流模塊的輸入和輸出波形。在正常情況下，輸入波形應為交流電，輸出波形應為脈動直流電。如果輸出波形異常，如波形缺失、畸變或幅度異常等，也可能表明整流模塊存在故障。
-
拆卸損壞的整流模塊：在確認整流模塊損壞后，需要將其從變頻器中拆卸下來。首先，松開固定整流模塊的螺絲或夾具，然后小心地拔出模塊的引腳或斷開連接的電線。注意在拆卸過程中不要損壞周?chē)碾娐泛驮?
-
更換整流模塊：選擇與原整流模塊型號相同的新模塊進行更換。將新模塊正確地插入或連接到原來的位置，并擰緊螺絲或固定好夾具。確保模塊安裝牢固，引腳接觸良好。
-
安裝散熱裝置：整流模塊在工作時會產生熱量，需要安裝散熱裝置以保證其正常運行。在安裝散熱片或散熱風扇時，要注意與整流模塊之間的接觸良好，并涂抹適量的散熱硅脂，以提高散熱效果。
-
電氣連接檢查：在安裝好整流模塊和散熱裝置后，仔細檢查所有的電氣連接是否正確、牢固。確保沒有松動、短路或接觸不良的情況。
-
測試與調試：在通電測試之前，再次檢查變頻器的其他部分是否正常，如電容、電阻、IGBT 等元件。然后，接通電源，使用萬用表或示波器檢測整流模塊的輸出電壓和波形是否正常。如果輸出正常，可以進一步對變頻器進行帶載調試，觀察其運行是否穩定，各項參數是否在正常范圍內。
-
靜電防護：在操作整流模塊和其他電子元件時，要注意防止靜電對元件造成損壞�？梢耘宕黛o電手環或采取其他靜電防護措施。
-
焊接技術：如果需要進行焊接操作，要掌握正確的焊接技術，避免虛焊、短路等問題。焊接時間不宜過長，以免損壞元件。
-
參數設置：在維修完成后，要確保變頻器的參數設置正確。如果不確定參數的具體值，可以參考變頻器的說明書或之前的記錄進行設置。
-
專業維修：如果對變頻器的維修不熟悉或沒有相關經驗，建議尋求專業的維修人員或聯系 ABB 官方售后服務進行維修，以確保維修質量和安全。
以上維修方法僅供參考，實際維修過程中可能會因具體故障情況和變頻器的內部結構而有所不同
上海仰光電子維修ABB變頻器ACS510-01-246A-4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
