發那科伺服器維修報警顯示：
1.-2.-3.-4.-5-.6-.7.-8.-9.-10.-11.-12.-13.-14.-15.-16.-17,-18.-19.
20.-21.-22.-23.-24.-25.-26.-27.-28.-29.30.-31.32.-33.-34.-45.36
37.-38.-39.-40.-41.-42.-43.-44.-45.-46.-47.-48. -49.-50.-51.-52
53.-54.-55.-56.-57.-58.-59.-60.-61.-62.-63.-64.-65.-66.-67.-68
69.-70.-71.-72.-73.-74.-75.-76.-77.78.-79.-80.-81.-82.-83.-94.-85
.-86.-87.-88.-89.-90.-91.-92.-93.-94.-95.-96.-97.-98.-99
一、系統的外觀檢查
(1)部件的外觀檢查：數控裝置與伺服驅動的外觀檢查應包括以下幾個方面：

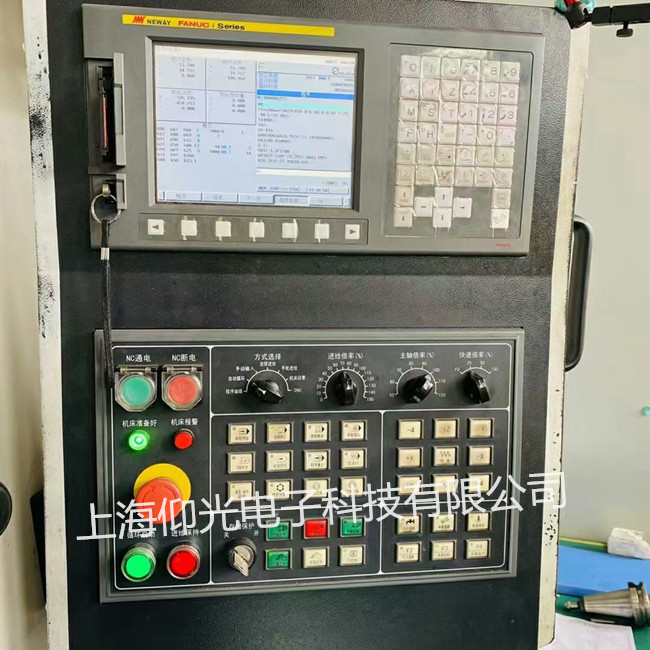

1)檢查MDI/CRT單元、機床操作面板等單元的元器件外觀有無破損。
2)檢查控制單元、伺服驅動器、電源單元、I/O單元、PLC、電動機及編碼器等單元的元器件有無不良；外形是否有破損、污染。
3)各連接電纜是否有破損、絕緣損壞或插接不良等。
(2)在發那科數控系統故障維修時，安裝檢查必不可少
1)檢查控制單元、伺服驅動器、電源單元、I/O單元、PLC等單元是否安裝牢固，模塊是否有松動、脫落現象。
2)檢查面板上、機床上的操作元器件是否安裝牢固。
3)檢查連接電纜線是否按照要求布置、固定，電纜插頭是否已經可靠固定。
4)檢查各I/O連接端子的接線是否有松動，安裝是否牢固等。
(3)連接檢查
1)檢查系統、驅動的電源連接是否正確。
2)檢查CNC、SV驅動器、PLC、I/O單元的接地線連接是否正確，線徑是否足夠大，連接位置是否合理，保護地是否為單點接地。
3)檢查信號電纜是否已經可靠、合理接地。
4)如果電纜線已經更換，則應檢查更換的電纜線是否符合系統要求；屏蔽層是否已經可靠連接等。
2．在法那科數控系統故障維修時，電源電壓的確認很重要
作為系統的輸入電壓，應根據系統所使用電壓的不同，滿足系統安裝、使用說明書規定的要求。一般來說，系統對于輸入電壓的基本要求如下：
(1)交流輸入電壓 系統交流主回路與控制回路的電壓：
AC380V輸入：電壓值：380( )1V：頻率：(50±1)Hz
AC220V輸入：電壓值：220(1 )V；頻率：(50±1)Hz
AC200V輸入：電壓值：200(1 )V：頻率：(50±1)Hz
(2)FANUC系統各單元規定的交流輸入電壓
控制單元的電源輸入：AC200(1)V；頻率：(50±1)Hz；或AC220(1)V；(60±1)Hz：但不宜是AC200V/(60±1)Hz
伺服單元的電源輸入：AC200(1)V；頻率：(50±1)Hz；或AC220(1 )V；(60±1)Hz：但不宜是AC200V/(60±1)Hz
當使用FANUC標準電源變壓器時，可以使用的輸入電壓為：AC200V、220V、230V、240V、380V、415V、440V、450V、480V、550V(誤差不超過+10％，－15％)，系統輸入電壓應按照上述要求進行連接。
(3)直流輸入電壓
在部分系統中，由于系統內部采用了開關穩壓電源，因此允許輸入電源有較大的允差。在這種前提下，對DC24V輸入的要求為：電壓值：24(1± )V；并經過符合要求的濾波處理。
(4)系統電源模塊的輸出電壓
系統電源模塊的輸出電壓，主要是指供給系統內部各單元使用的各類電壓，電壓值必須保證正確。維修時應對其進行測量、檢查，并通過系統電源內部的相應調整元器件的調整，保證各電壓值在允許范圍內。在FANUC系統中，常用的電壓種類與要求如下：
1)系統邏輯電路用5V電壓：+5(±5％)V。
2)系統輸入、輸出信號，顯示器用24V電壓：+24(1±lO％)V。
3)系統外部輸入、輸出信號用24V電壓：+24(1±10％)V。
