ABB變頻器ACS800報故障SHORT CIRCUIT ，EMP維修方案

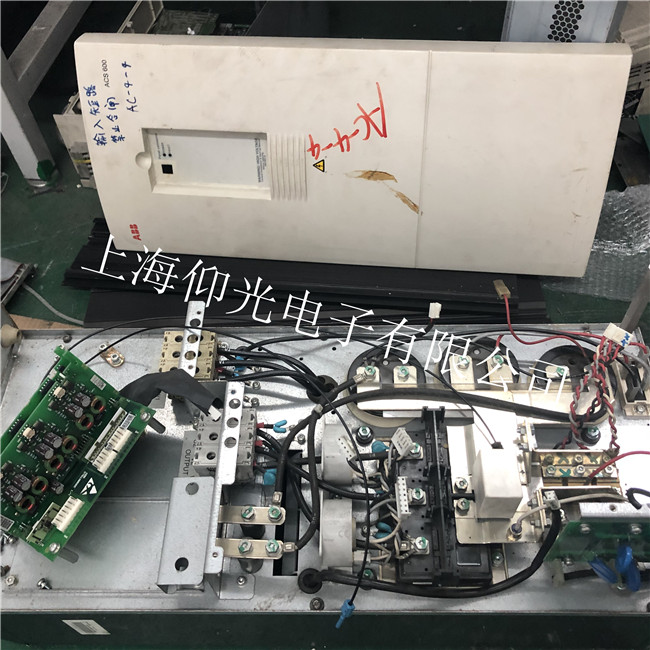

將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，運行，變頻器三相輸出電壓平衡，帶負載運行半小時后變頻器顯示ACS800 TEMP。故障解釋：
1、 檢查外部環境溫度。
2、 檢查變頻器散熱風機。
3、 檢查變頻器內部散熱通道。
4、 檢查馬達和變頻器是不是不匹配。
5、 溫度檢查回路故障。
故障原因分析：
根據ACS800 TEMP故障解釋，出現故障的原因可能有5種：
1、外部環境溫度太高。
2、變頻器散熱風機不轉。
3、變頻器散熱通道堵住。
4、變頻器和馬達不匹配。
5、溫度檢測線路出現故障。
首先，檢測第一種可能性。外部環境溫度大約在40度，可以說還在變頻器允許的工作范圍之內，并且安裝在電氣房間，電氣房間有很多同樣功率的變頻器也沒用出現此類故障。
其次，檢查變頻器的散熱風機。該變頻器只要運行，風機就轉，并且能停到風機轉動的聲音。將風機拆下測試，運轉正常。
第三，變頻器和馬達功率不匹配。這變頻器運行了好幾年，也沒用出現過該故障。并且在顯示ACS800 TEMP故障之前也沒用出現過電流、過載故障。因此該假設也不成立。
第四，溫度檢測回路出現問題，這是可能的。先不排除，等通電測試后再排除。
第五，散熱通道堵住。將變頻器完全拆開后發現，該機器的散熱通道確實堵住。導致變頻器無法散熱。因此這是損壞的原因。
維修過程：
先清理變頻器散熱通道，然后將板卡及電容箱依次安裝后，測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。因此該變頻器顯示ACS800 TEMP故障是因?yàn)樯嵬ǖ蓝伦?dǎo)致。排除了溫度檢測線路損壞的可能。
ABB變頻器維修故障代碼：SHORT CIRCUIT
ABB變頻器維修故障原因：外部連接的電機電纜故障或變頻器自身硬件故障。
ABB變頻器維修處理方法：脫開變頻器的輸出線，用兆歐表測量三相對地絕緣情況和三相電組，如果電機或電纜有問題，更換電機和電纜；如果輸出正常的話，就檢查變頻器的主回路，主要檢查IGBT、逆變塊和整流橋等。如何判斷IGBT、逆變塊和整流橋是否正常呢，這里我把上述完好電器件用萬用表二極管檔進行測試，測試結果如：
① 對于IGBT，萬用表黑表筆測C，紅表筆測E時，阻值為0.34MΩ左右，反之無窮大。其它四種情況均為均無窮大。
② 對于逆變塊，萬用表黑表筆測正極，紅表筆測負極時，阻值為0.67MΩ左右，反之無窮大。萬用表黑表筆測接地極，紅表筆測負極時，阻值為0.34MΩ左右，反之無窮大；萬用表黑表筆測正極，紅表筆測接地極時，阻值為0.34MΩ左右，反之無窮大。
③ 對于整流橋，萬用表黑表筆測1，紅表筆測3時，阻值為0.37MΩ左右，反之無窮大。其它四種情況均為均無窮大
